Verilog功能模块–SPI主机和从机(04)–SPI主机从机回环仿真与实测

前言

前文已经介绍了SPI的基本原理，主机和从机的设计方法。

本文设定了多个仿真条件，对SPI主机和从机进行回环仿真测试，验证了主机和从机模块都能正常工作。

一、回环测试实验设计

实验条件：

1. 设计与仿真工具：Vivado 2024.2
2. 模块工作时钟频率100MHz/120MHz
3. 其它参数见以下表格

实验表格1：

实验表格2：

说明：

1. SPI MODE有四种可以选择

2. 数据位宽理论上可以取2~∞，这里选择8、10、12、16进行实验，既有8的整数倍，也有非整数倍，覆盖更多情形

3. XXX_CLK_NUM理论上可以取1~∞，但如果满足1、2、3这三种极限情况，其它取值也不会存在问题，所以选取这几种取值进行实验

二、如何判断实验是否成功

实验以仿真信号波形图为判断依据，同一实验条件波形图会有多张，如条件1对应图1.1，1.2，1.3等。从波形图中应能看到如下的实验细节：

1. SPI模式是否与设定相同

2. SCLK频率是否与设定相同

3. 单次SPI通信发送/接收的数据位宽是否与设定相同

4. 三个时序参数是否与设定相同

5. 从机接收的数据是否始终等于主机发送的数据

6. 主机接收的数据是否始终等于从机发送的数据

如果一个实验同时满足以上五点，则认为实验成功；否则，实验失败。

注意：SPI模式判断，参照表：

三、SPI主从回环——功能仿真

仿真testbench部分代码：

module mySPI_4Wire_LoopBack_tb();

//++ 仿真时间尺度 ++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
timeunit 1ns;
timeprecision 1ps;
//-- 仿真时间尺度 ------------------------------------------------------------


//++ 被测模块实例化 ++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
localparam integer SPI_MODE                     = 0;   // SPI模式, 可选0, 1, 2, 3 (默认)
localparam integer DATA_WIDTH                   = 8;   // 单次通信发送或接收数据的位宽, 最小为2, 常见8/16
localparam integer SCLK_PERIOD_CLK_NUM          = 10;  // fSCLK, SCLK周期对应CLK数, 必须为偶数, 最小为2
localparam integer CS_EDGE_TO_SCLK_EDGE_CLK_NUM = 1;   // TCC, CS_N下降沿到SCLK的第一个边沿对应CLK数, 最小为1
localparam integer SCLK_EDGE_TO_CS_EDGE_CLK_NUM = 2;   // TCCH, 最后一个SCLK边沿到CS_N上升沿对应CLK数, 最小为3
localparam integer CS_KEEP_HIGH_CLK_NUM         = 3;   // TCWH, CS_N低电平后保持高电平的时间对应CLK数, 最小为2
localparam integer CLK_FREQ_MHZ                 = 100; // 模块工作时钟, 常用100/120

logic clk;
logic rstn;

mySPI_4Wire_LoopBack # (
  .SPI_MODE                     (SPI_MODE                    ),
  .DATA_WIDTH                   (DATA_WIDTH                  ),
  .SCLK_PERIOD_CLK_NUM          (SCLK_PERIOD_CLK_NUM         ),
  .CS_EDGE_TO_SCLK_EDGE_CLK_NUM (CS_EDGE_TO_SCLK_EDGE_CLK_NUM),
  .SCLK_EDGE_TO_CS_EDGE_CLK_NUM (SCLK_EDGE_TO_CS_EDGE_CLK_NUM),
  .CS_KEEP_HIGH_CLK_NUM         (CS_KEEP_HIGH_CLK_NUM        ),
  .CLK_FREQ_MHZ                 (CLK_FREQ_MHZ                )
) mySPI_4Wire_LoopBack_inst (.*);
//-- 被测模块实例化 ------------------------------------------------------------


//++ 生成时钟 ++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
localparam CLKT = 1000 / CLK_FREQ_MHZ;
initial begin
  clk = 0;
  forever #(CLKT / 2) clk = ~clk;
end
//-- 生成时钟 ------------------------------------------------------------


//++ 测试输入 ++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
initial begin
  rstn = 0;
  #(CLKT * 1);
  rstn = 1;
  #(CLKT * (SCLK_PERIOD_CLK_NUM * DATA_WIDTH * 10));
  $stop;
end
//-- 测试输入 ------------------------------------------------------------


endmodule

回环测试模块部分代码如下：

//++ 回环测试控制 ++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
reg rstn_r1;
always @(posedge clk) begin
  rstn_r1 <= rstn;
end

assign spi_begin = rstn_r1;

always @(posedge clk) begin
  if (~rstn)
    spi_master_tx_data <= 'hAB;
  else if (spi_master_rx_data_valid)
    spi_master_tx_data <= spi_master_rx_data + 1'b1;
  else
    spi_master_tx_data <= spi_master_tx_data;
end

reg spi_slave_rx_data_valid_r1;
reg spi_slave_rx_data_valid_r2;
always @(posedge clk) begin
  spi_slave_rx_data_valid_r1 <= spi_slave_rx_data_valid;
  spi_slave_rx_data_valid_r2 <= spi_slave_rx_data_valid_r1;
end

wire spi_slave_rx_data_valid_pedge = spi_slave_rx_data_valid_r1 && ~spi_slave_rx_data_valid_r2;

always @(posedge clk) begin
  if (~rstn)
    spi_slave_tx_data <= 'hAB;
  else if (spi_slave_rx_data_valid_pedge)
    spi_slave_tx_data <= spi_slave_rx_data + 1'b1;
  else
    spi_slave_tx_data <= spi_slave_tx_data;
end
//-- 回环测试控制 ------------------------------------------------------------

第一次通信：主机发送AB，从机也发送AB，所以，主机接收到AB，从机也接收到AB；

第一次通信：主机发送AB+1，从机也发送AB+1，所以，主机接收到AB+1，从机也接收到AB+1；

以此类推。

所有实验发送数据不变，位宽变化只是使得 8’hAB 变为 10’h0AB，12’h0AB 和 16’h00AB。

3.1 f_CLK = 100MHz，SPI_MODE = 0，数据位宽 = 8，时序参数 = 1/3/2，f_SCLK = 10MHz

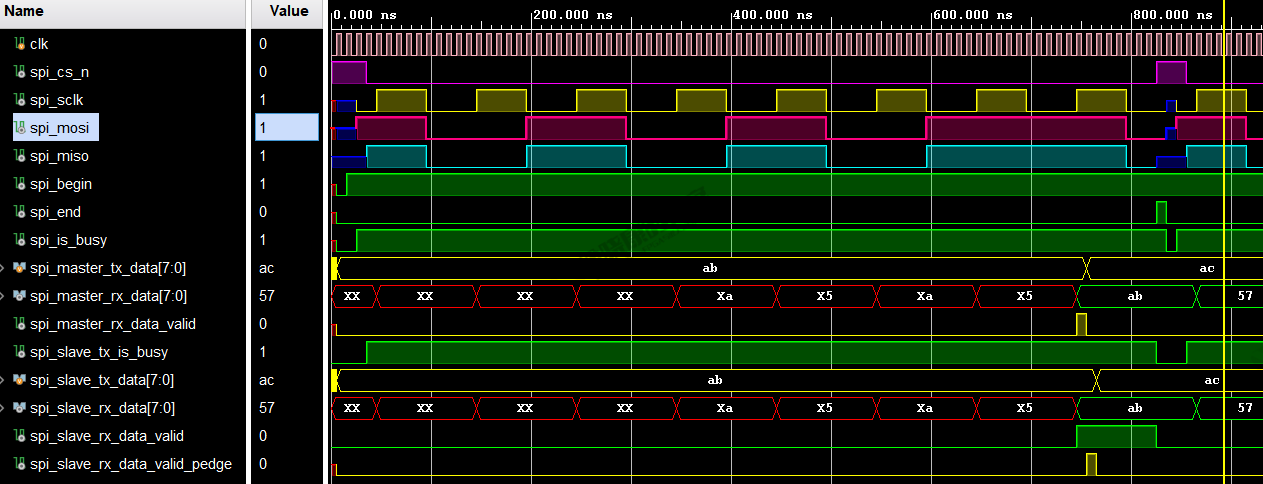

图1.1-单周期整体图：

图1.2-前两个SCLK周期波形图：

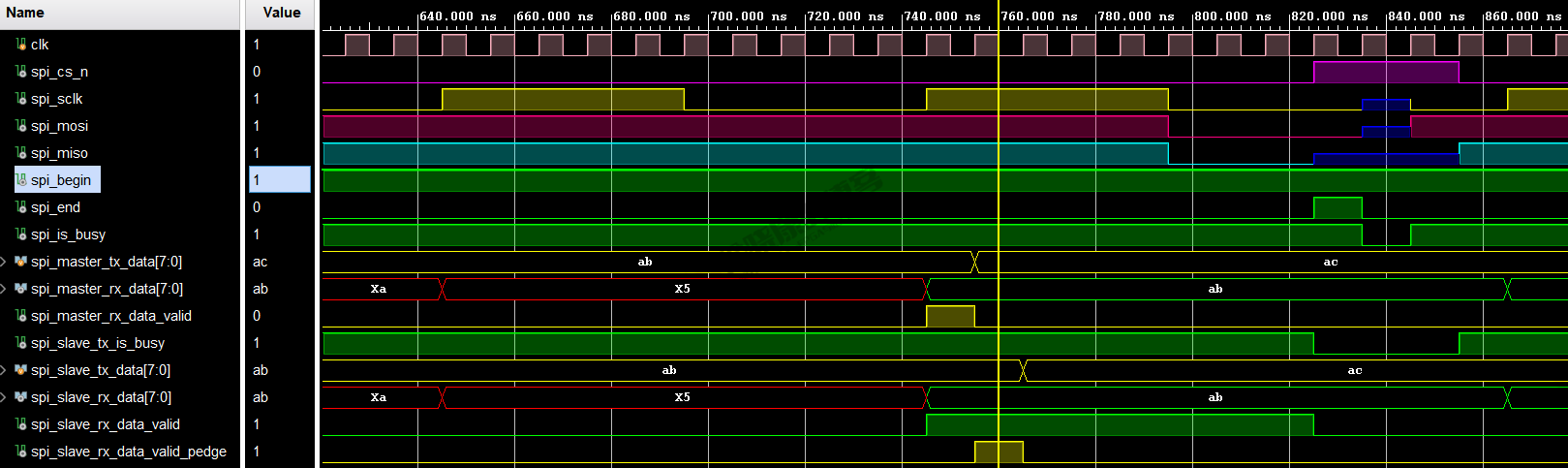

图1.3-后两个SCLK周期波形：

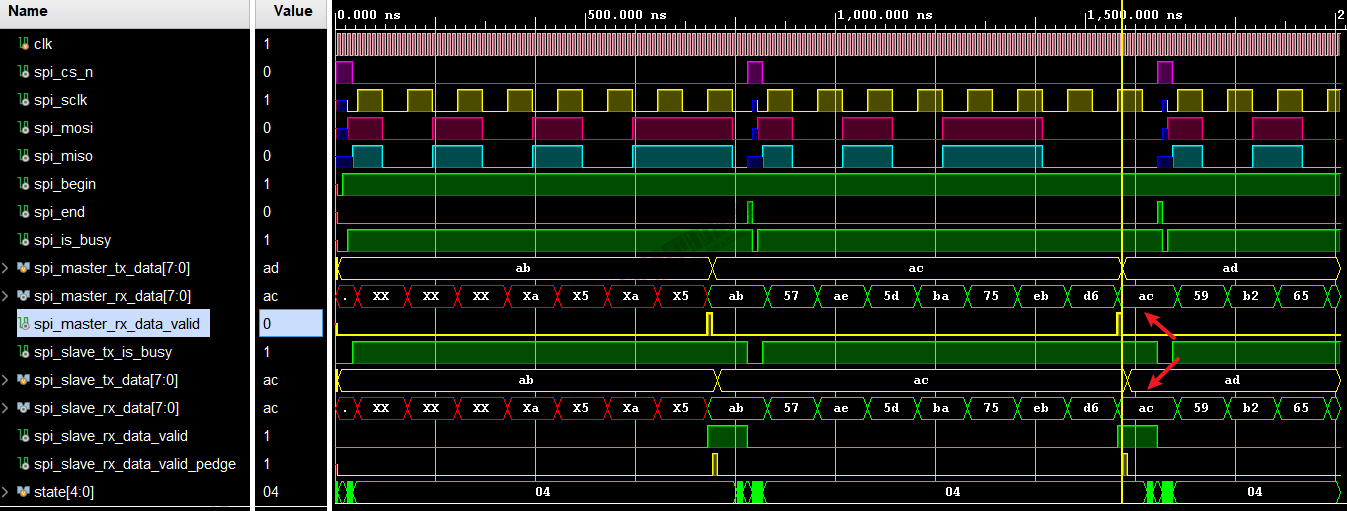

图1.4-两周期整体图：

从波形图中可以确定以下检查项：

结论：

1. 设定值与仿真值基本相同，其中SCLK_EDGE_TO_CS_EDGE_CLK_NUM与CS_KEEP_HIGH_CLK_NUM由于主机使用时序逻辑的限制，仿真值=设定值+2，此特性不影响实际功能。
2. 主从机回环发送与接收均正常。

3.2 f_CLK = 100MHz，SPI_MODE = 0，数据位宽 = 8，时序参数 = 1/3/2，f_SCLK = 50MHz

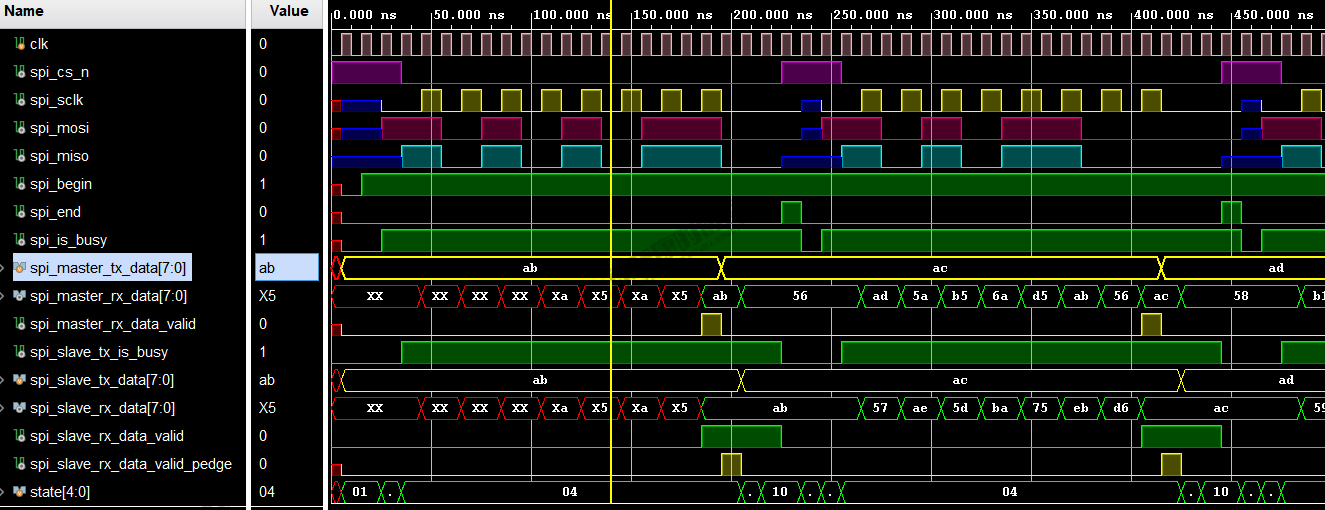

图2.1–单周期整体图：

图2.2–两周期整体图：

从波形图中可以确定以下检查项：

结论：回环测试正常。

3.3 f_CLK = 100MHz，SPI_MODE = 1，数据位宽 = 10，时序参数 = 2/4/3，f_SCLK = 10MHz

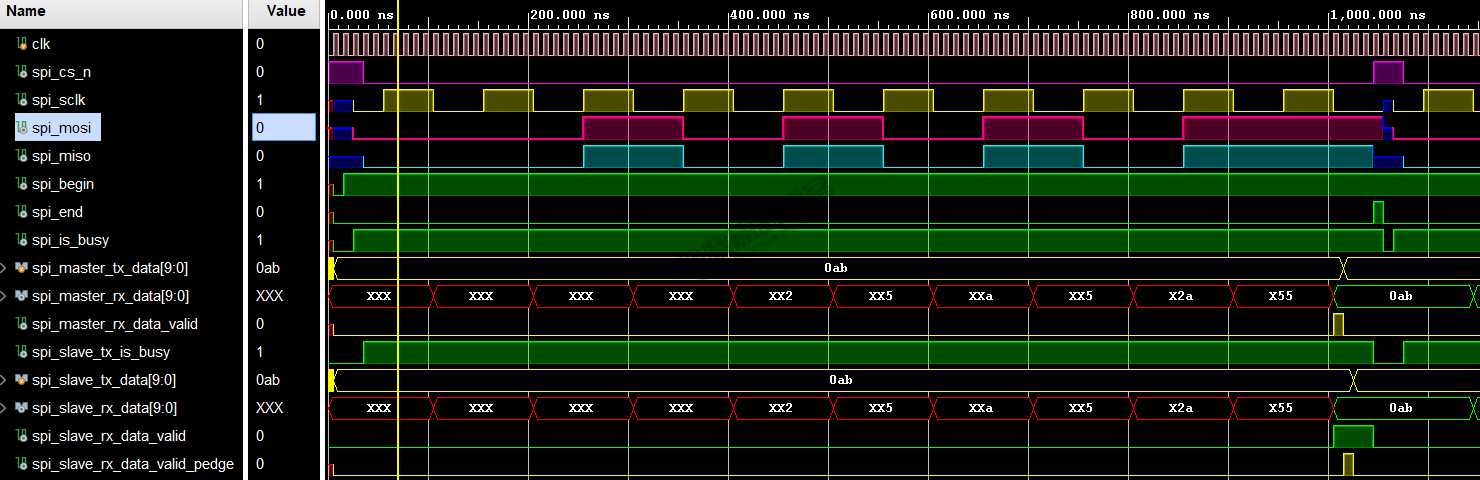

图3.1–单周期整体图：

图3.2–前两个SCLK周期：

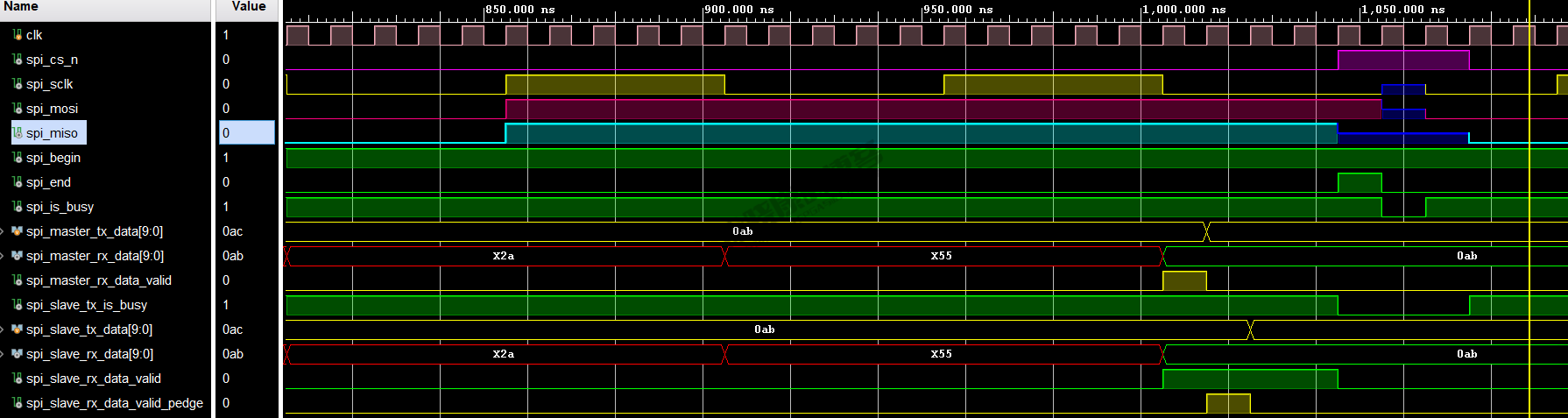

图3.3–后两个SCLK周期：

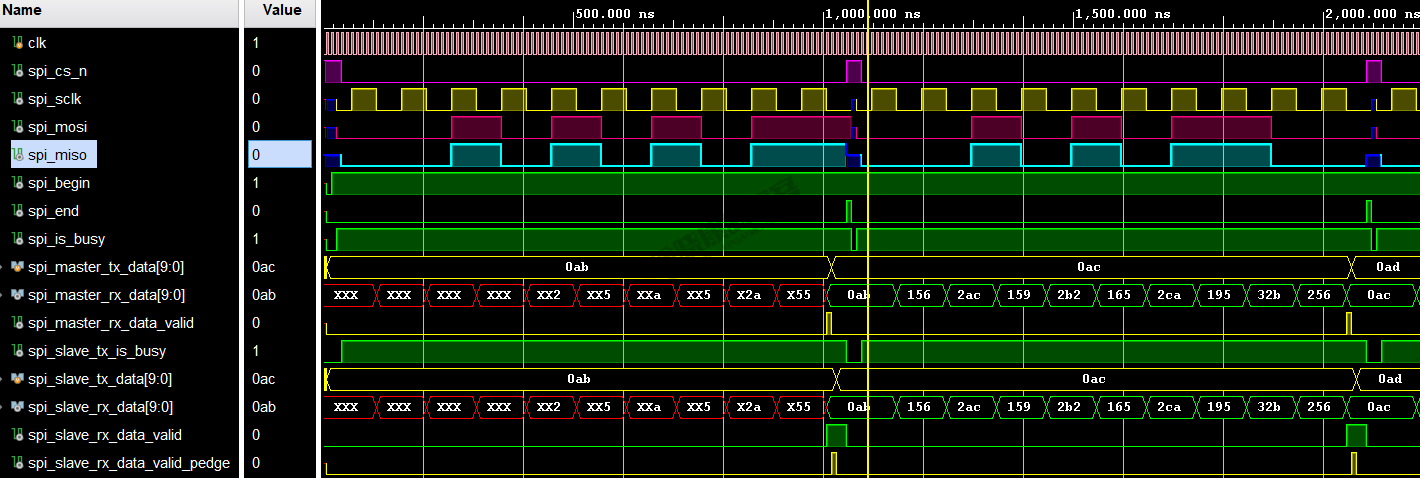

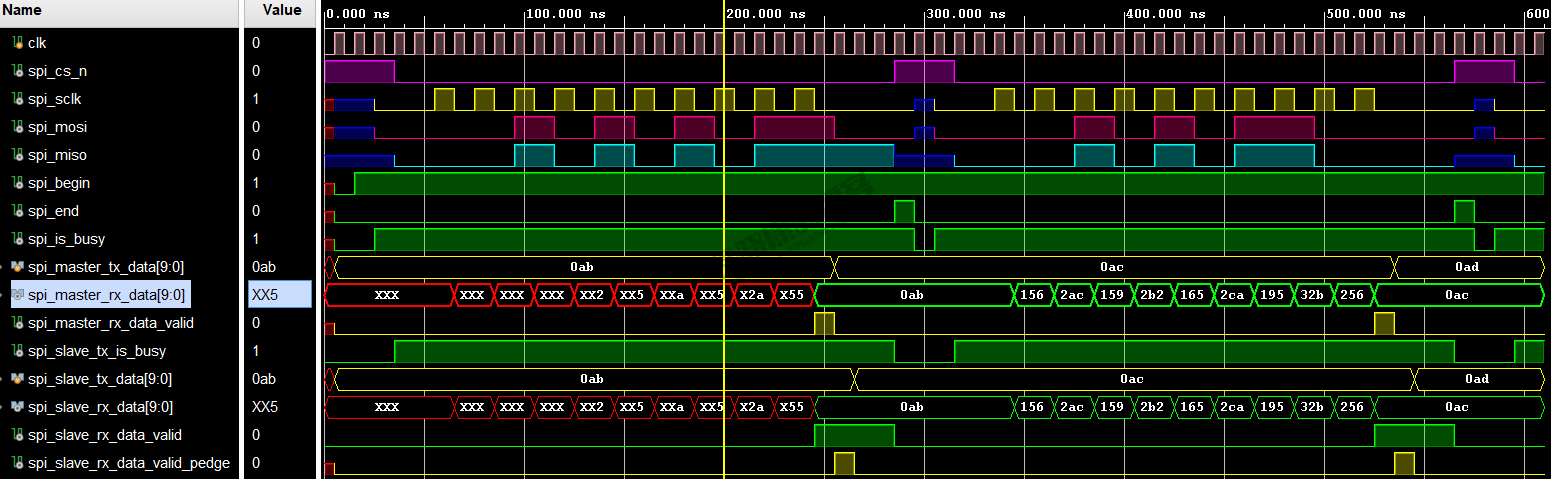

图3.4–两周期整体图：

从波形图中可以确定以下检查项：

结论：回环测试正常。

3.4 f_CLK = 100MHz，SPI_MODE = 1，数据位宽 = 10，时序参数 = 2/4/3，f_SCLK = 50MHz

4.1–单周期整体图：

4.2–两周期整体图：

其余略。

3.5 f_CLK = 120MHz，SPI_MODE = 2，数据位宽 = 12，时序参数 = 3/5/4，f_SCLK = 20MHz

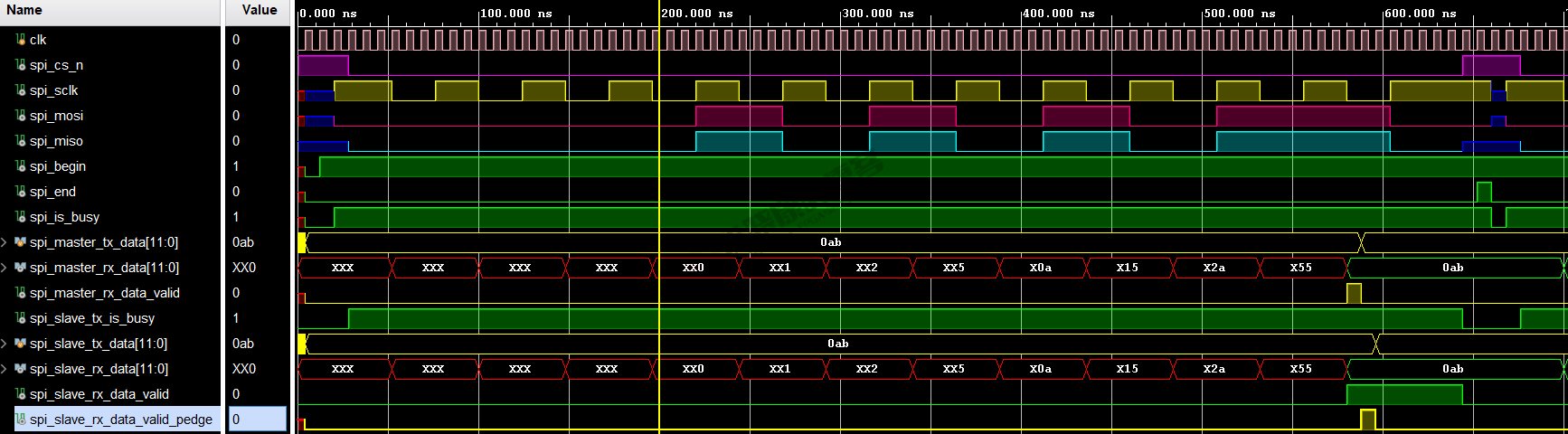

5.1–单周期整体图：

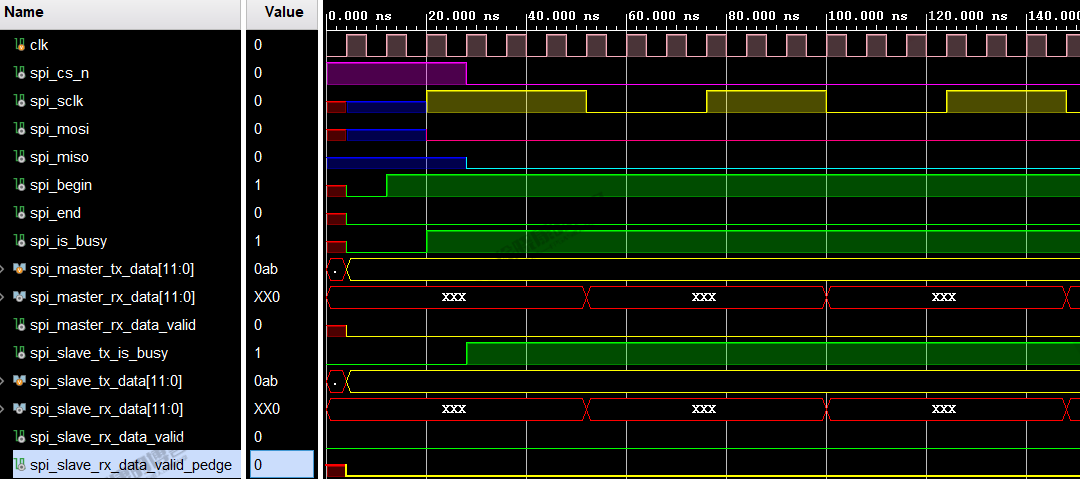

5.2–前两个SCLK波形图：

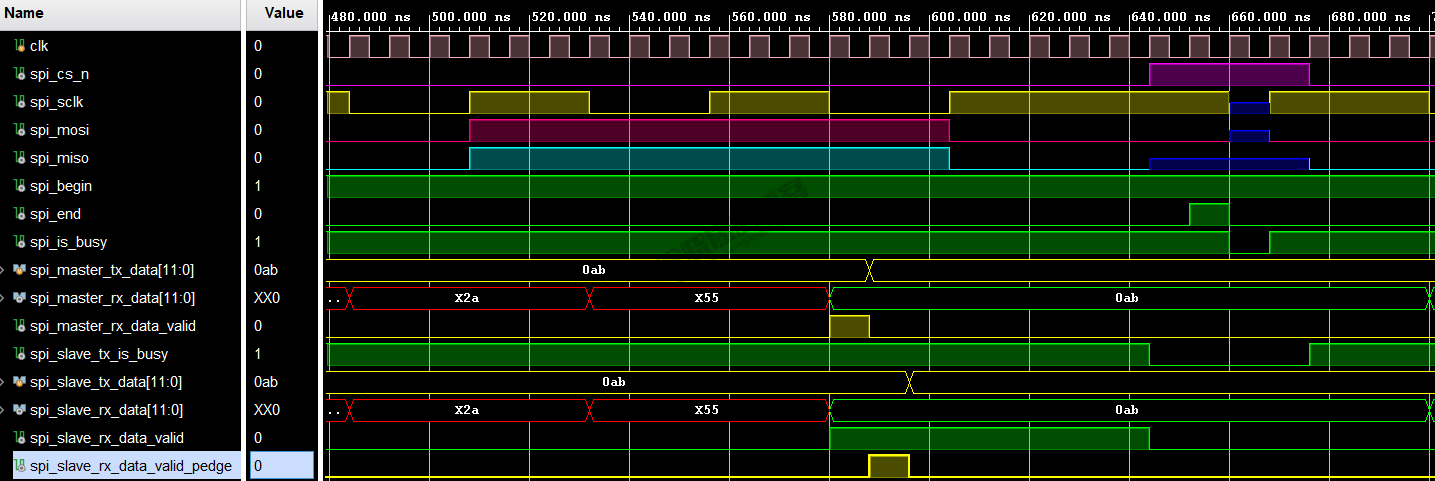

5.3–后两个SCLK波形图：

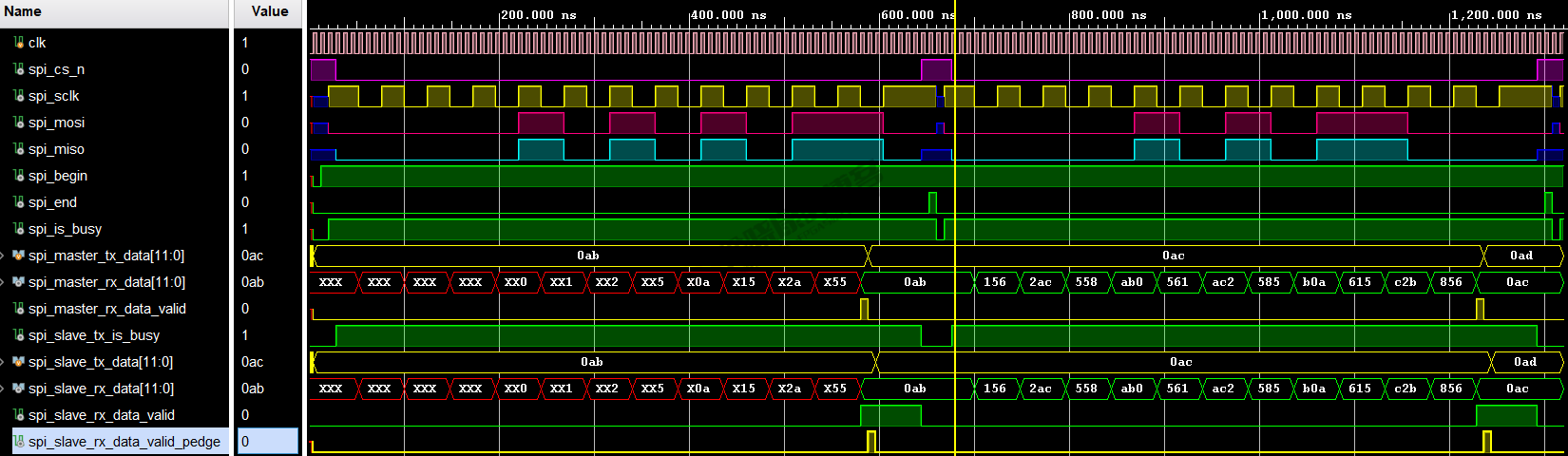

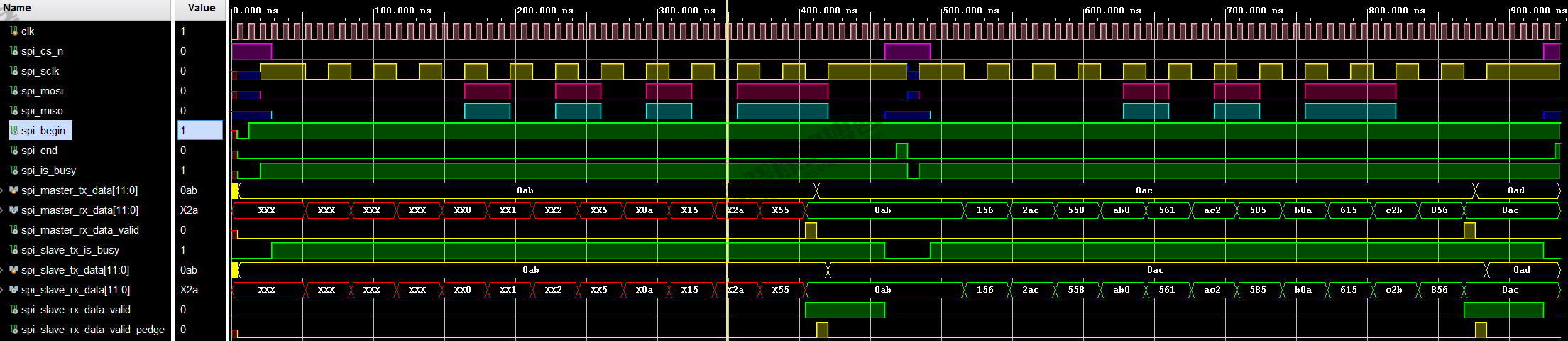

5.4–两周期整体图：

从波形图中可以确定以下检查项：

结论：回环测试正常。

3.6 f_CLK = 120MHz，SPI_MODE = 2，数据位宽 = 12，时序参数 = 3/5/4，f_SCLK = 30MHz

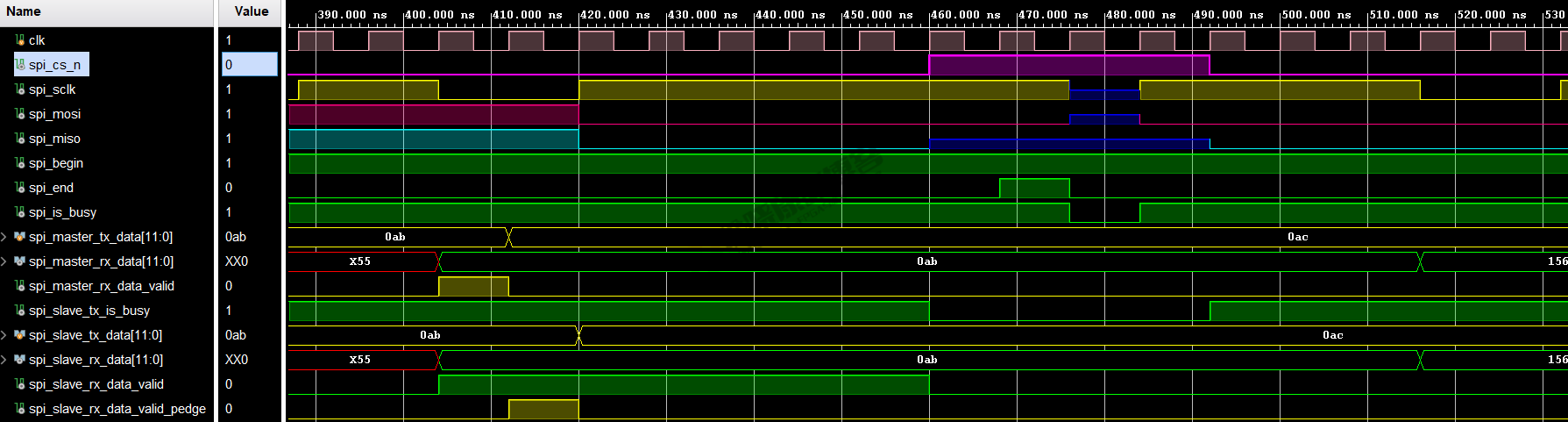

6.1–后两个SCLK波形图：

9.2–两周期整体图：

其余略。

3.7 f_CLK = 120MHz，SPI_MODE = 3，数据位宽 = 16，时序参数 = 4/5/6，f_SCLK = 20MHz

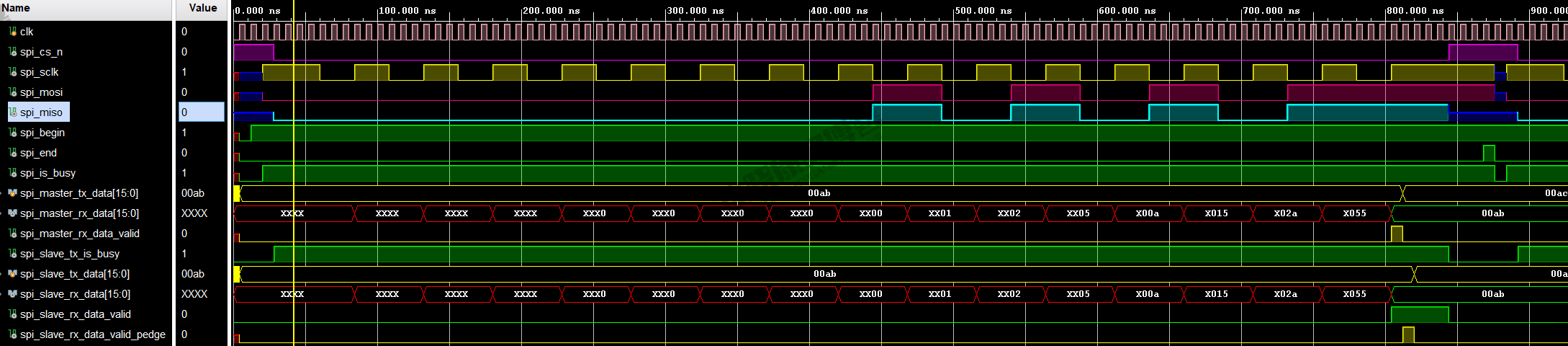

7.1–单周期整体图：

7.2–前两个SCLK波形图：

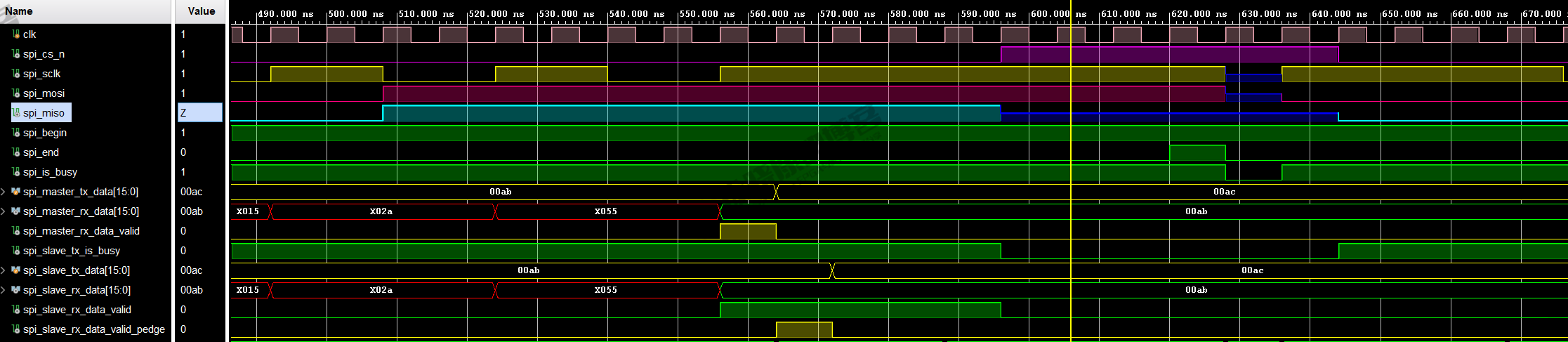

7.3–后两个SCLK波形图：

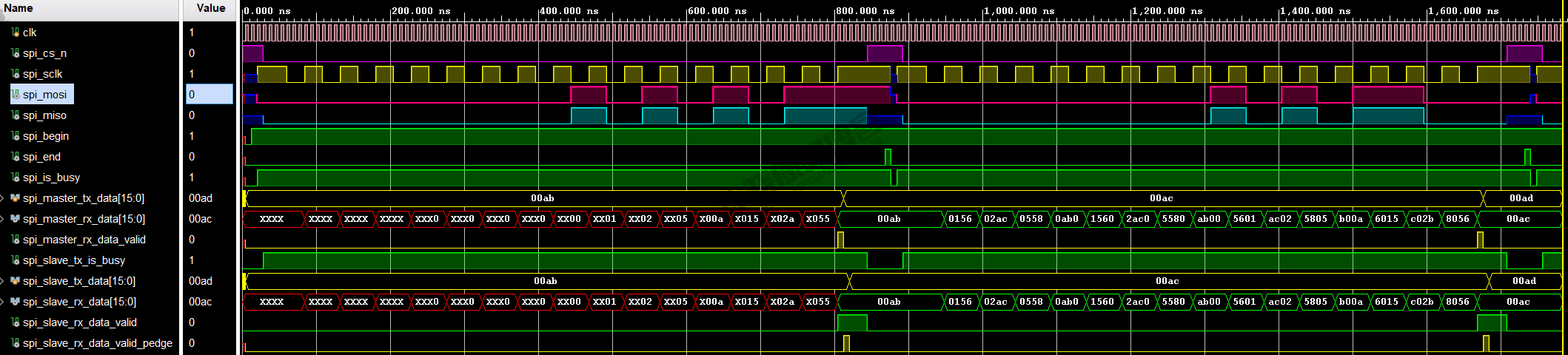

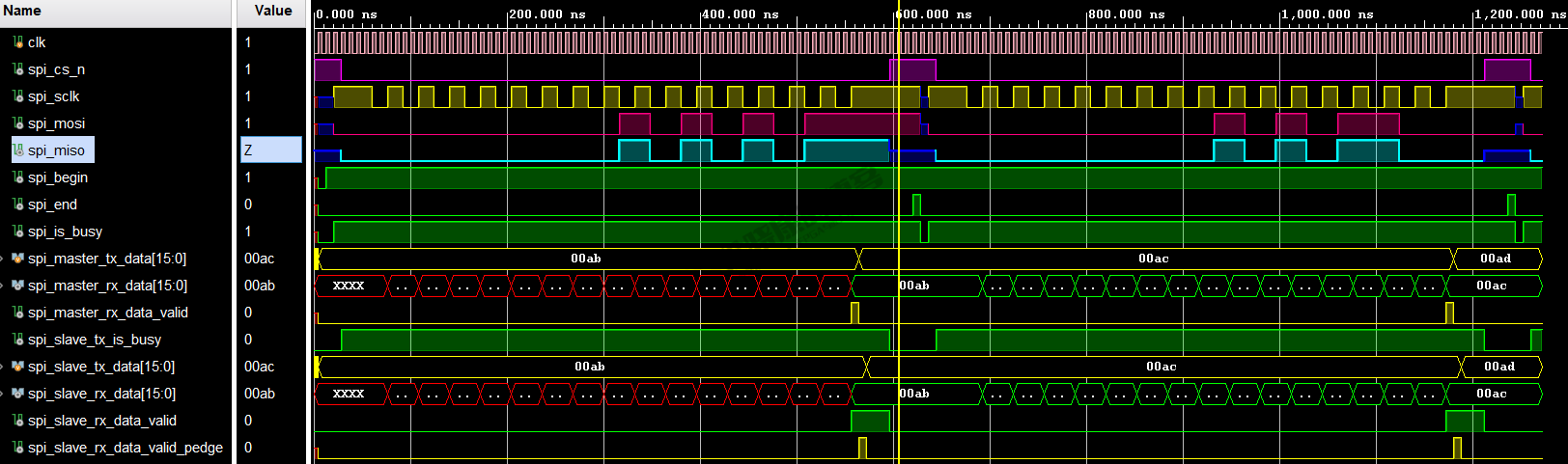

7.4–两周期整体图：

从波形图中可以确定以下检查项：

结论：回环测试正常。

3.8 f_CLK = 120MHz，SPI_MODE = 3，数据位宽 = 16，时序参数 = 4/5/6，f_SCLK = 30MHz

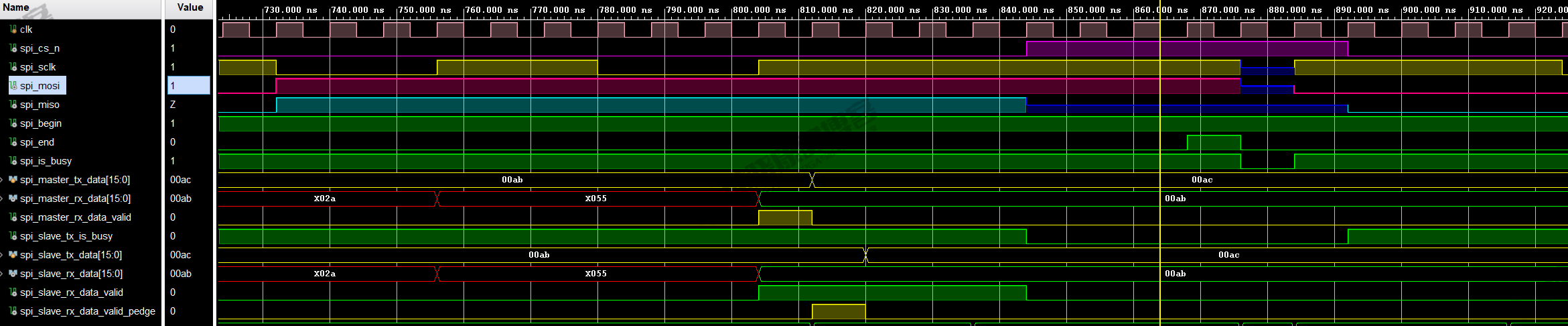

8.1–后两个SCLK周期：

8.2-两周期整体图：

其余略。

四、结论

此SPI主从模块功能正常，且具有广泛的适用性：

1. 可适配4种SPI模式
2. 可选择任何SCLK频率（CLK频率的偶次分频）
3. 可灵活配置多个时序参数
4. 可灵活配置数据位宽

五、分享

源码在Gitee与Github开源，两平台同步。与上篇文章是：

Gitee：Verilog功能模块–SPI主机和从机: Verilog功能模块–SPI主机和从机 https://gitee.com/xuxiaokang/verilog-function-module–SPI-Master-Slave

Github：zhengzhideakang/Verilog–SPI-Master-Slave: verilog-function-module–SPI-Master-Slave https://github.com/zhengzhideakang/Verilog–SPI-Master-Slave

仿真的Vivado工程通过网盘分享。

欢迎大家关注我的微信公众号：徐晓康的博客，回复以下6位数字获取网盘链接。

451078

建议复制过去不会码错字！

如果本文对你有所帮助，欢迎点赞、转发、收藏、评论让更多人看到，赞赏支持就更好了。

如果对文章内容有疑问，请务必清楚描述问题，留言评论或私信告知我，我看到会回复。

徐晓康的博客持续分享高质量硬件、FPGA与嵌入式知识，软件，工具等内容，欢迎大家关注。
